C’est une laveuse pouvant accueillir jusqu’à 6 tirages 30×40 simultanément.

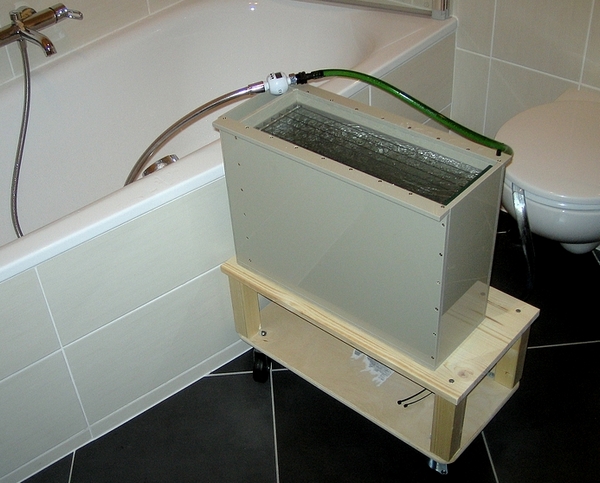

Etant donné que j’avais un labo fixe dans mon bureau, je mettais la partie lavage dans la salle de bains… Et pour la déplacer sans avoir à la vider (elle contient quand même 20 litres d’eau), je l’ai mise sur un petit chariot à roulettes.
L’eau vient du robinet de la baignoire: c’est le tuyau de douche qui est branché à un petit thermomètre pour contrôler la température, qui est ensuite branché sur le répartiteur (un petit tuyau percé de 6 trous, un par emplacement).
Après avoir circulé dans la laveuse, l’eau est évacuée directement là où il faut (tuyau transparent).
Principe de fonctionnement
J’ai conçu cette laveuse en me basant sur les principes suivants:
* le lavage d’un tirage se fait par osmose: les sels à évacuer migrent de la zone la plus concentrée (le tirage) vers la moins concentrée (l’eau)
* les sels sont plus lourds que l’eau, et vont se diriger vers le fond du bac.
L’eau arrive donc par la surface, d’un côté (petite rampe verte et tuyau de la même couleur), et ressort par le bas de l’autre côté.
Autre point: il faut assurer un niveau d’eau constant dans le bac, quel que soit le débit d’entrée:

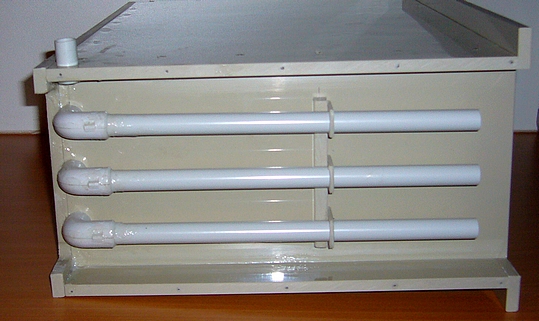

le bac ne doit pas se vider si l’eau s’arrête (ce serait catastrophique pour les tirages barytés) et également ne jamais déborder. J’ai donc installé un système de siphons pour que l’eau soit évacuée par le bas du bac sans que le bac ne se vide tout seul. Voici comment c’est fait à l’intérieur du système d’évacuation:
Pourquoi 3 siphons? Là c’est l’expérience qui parle (c’est ma 2ème laveuse): il faut assurer un débit égal pour les 6 tirages, d’une part, donc chaque siphon est centré sur 2 emplacements, et il faut aussi une perte de charge minimum sinon le débit entrant (même faible) provoque une montée du niveau d’eau, le siphon ne suit pas.
Le tout est capoté pour former une petit bac qui se vide ensuite par la petite sortie que l’on voit sur le côté.

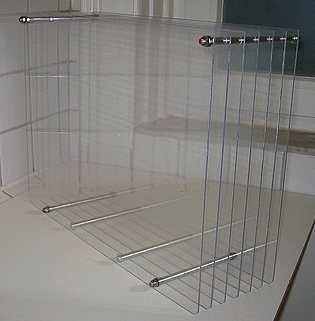

Pour assurer la circulation de l’eau pour chaque tirage et permettre également la circulation dans le fond du bac, j’ai conçu un « panier » amovible qui cloisonne le bac et maintient les tirages à une certaine hauteur:
Fabrication
L’eau c’est lourd, il faut du costaud. Les parois sont en PP de 10mm d’épais, assemblées par des vis à agglo de diamètre 3,5.
Les tuyaux des siphons sont coupés dans une gaine d’électricité, les tuyaux souples sont achetés en jardinerie (tuyaux d’arrosage), et l’étanchéité est faite au silicone transparent.
Le panier est en PMMA (plexi), assemblé avec des tiges filetées et des tubes d’alu…
